MP數控轉塔沖床

MP-Q12/16/18/20

MP數控轉塔沖床設備說明：

MP數控轉塔沖床是集電氣自動化、計算機、機械為一體的高新技術產品。采用卓東機械自行研發的最新一代系統軟件，以工控機為基本硬件平臺，WINDOWS操作系統，界面友好，編輯指令豐富，功能實用，可實現CAD圖形直接加工，操作簡單。該系列數控沖床設備應用廣泛，適用于多種加工業，如電力設備、通訊電子、建筑五金、生活五金、機械制造等行業。

MP數控轉塔沖床設備特點：

※進口伺服電機

※下�？焖傺b卸

※全浮動氣式夾鉗

※厚轉塔鑲套結構

※江蘇楊鍛壓力機

※床身鑄造整體回火處理

※滾輪功能.三軸聯動功能

※臺灣精密滾珠絲杠直線導軌

※導向更好精度更高.模具壽命更長

※MP全自動數控轉塔沖床采用C型機架結構

※高速數控轉塔沖床速度更快.效率更高.噪音更底

MP數控轉塔沖床主要部件及特點:

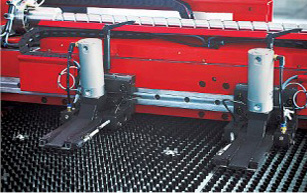

送料機構及夾鉗
大導程精密磨削滾珠絲杠，四導槽直線導軌，定位精確更高、運動速度更快、噪音更低
浮動式氣動高強度夾鉗，夾持工件穩定可靠。
夾鉗意外松動報警傳感器，確保加工安全。

淬硬模套
轉盤采用鑲套結構，延長了使用壽命，
模套硬度高、耐磨性好、更換方便。

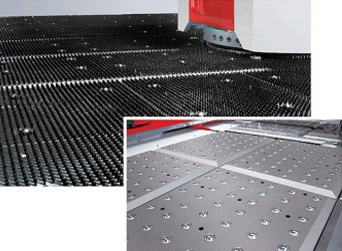

標準毛刷襯鋼球工作臺
高密度軟毛刷，送料平衡，噪音低，減少板材劃傷。
襯少量鋼球，使用壽命更長。
鋼球工件臺更適合加工3.5mm以上鋼板。（選配）

模具
厚轉塔系列模具，導向性能好，表面硬度高，
失效的情況下也能確保夾鉗安全，避免撞擊或沖壓損壞。

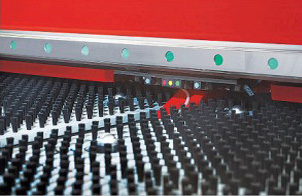

夾鉗死去檢測開關
提供夾鉗全面保護功能，在人工操作疏忽或軟限位保護
抗磨損能力強，可完成沖孔、翻邊、
滾壓等各種加工工藝。

數控系統
主要配置及功能：
▼10.4顯示器，真彩，多種語言選擇
▼cpu主頻：233MHZ/400MHZ
▼操作系統：Linux/windows
▼通訊接口：RS232、100M以太網
▼USB接口、CF卡槽
▼用戶內存：1G/40G
▼可擴展性強
▼應用靈活，開放性好

MP數控轉塔沖床設備參數：

MP系列數控沖床		單位	MP-Q2512	MP-Q2516	MP-Q2518	MP-Q2520	MP-Q2524
公稱力		KN	250	250	250	250	250
更大加工板才尺寸(含一次再定位)		MM	1250X2500	1250X2500	1250X2500	1250X2500	1250X2500
更大加工板才厚度	碳剛板	MM	6	6	6	6	6
更大加工板才厚度	不銹鋼板	MM	5	5	5	5	5
一次沖孔更大直徑		MM	Φ88.9	Φ88.9	Φ88.9	Φ88.9	Φ88.9
標配模位數			12	16	18	20	24
沖孔精度		MM	0.1	0.1	0.1	0.1	0.1
沖頭沖壓頻次		CPM	150	150	150	150	150
最高沖孔頻率 (1.6MM步距7MM沖程)		CPM	150	150	150	150	150
最高沖孔頻率 (25.4MM步距7MM沖程)		CPM	126	126	126	126	126
板才更大移動速度		M/MIN	60	60	60	60	60
轉盤轉速		RPM	30	30	30	30	30
控制軸數			3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)	3(X.Y.T.)
床身結構			C	C	C	C	C
氣源			0.55	0.55	0.55	0.55
外型尺寸	長	MM	4950	4950	4950	4950	4950
	寬	MM	3500	3500	3500	3500	3500
	高	MM	2310	2310	2310	2310	2310
重量		KG	8.3	8.3	8.3	8.3	8.3

卓東機械數控沖床產品鏈接：
HP全自動數控轉塔沖床

關于更多產品詳細信息請登錄青島卓東機械公司網站查看http://peonyhotel.cn/產品中心查看
